單向式冷卻水旋轉接頭

產品規格：20A-80A

最高壓力：≤1.6MPa

承受溫度：常溫款≤80oC 耐溫款≤150oC

最高轉速：≤500-3000RPM

應用介質：冷卻水\高溫水\空氣\低溫油等

24小時銷售熱線： 139-2770-1075 / 唯一官方電話

咨詢技術客服獲取底價

產品介紹規格尺寸結構細節 工作原理使用場景廠家價格

旋轉接頭設備特寫：

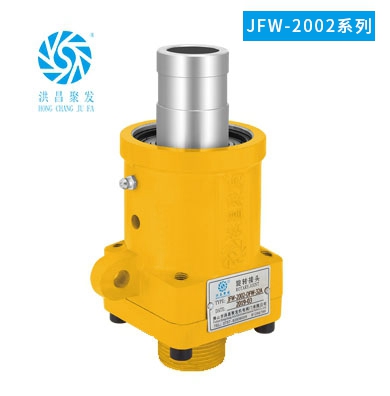

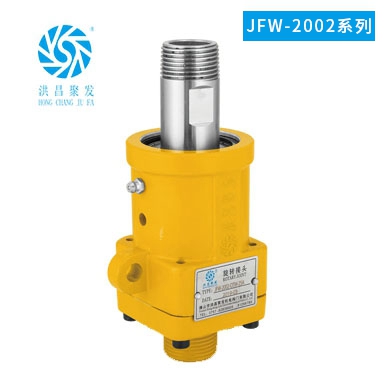

【JFW-2002】20A-80A 單向式旋轉接頭設備特寫圖

旋轉接頭特點：

運轉穩定機械密封合金殼體防銹耐腐

旋轉接頭優點：

1、采用高轉速電機軸承，雙軸承支撐運轉穩定。

2、可定制高轉速型（3000r/min）。

3、達標 304 不銹鋼中軸，銅鋁合金殼體，防腐防銹使用壽命更長。

4、可定制螺紋、法蘭多種連接方式，內管固定或內管旋轉多種使用方式。

5、平衡式機械密封結構，防銹渣隔泥沙。

6、完全流體設計，可在線更換密封件。

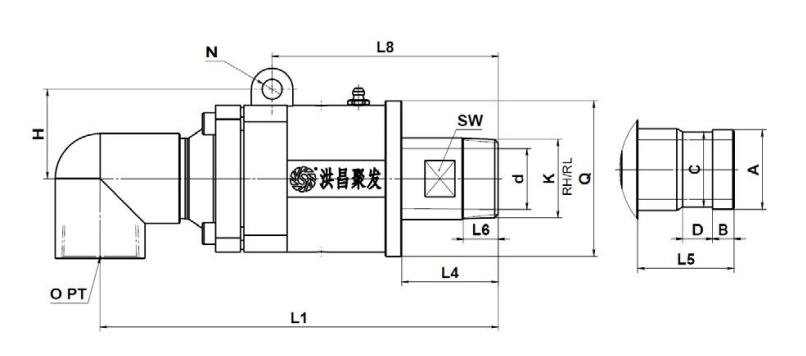

旋轉接頭規格尺寸：

【JFW-2002】20A-80A 單向式旋轉接頭規格尺寸圖

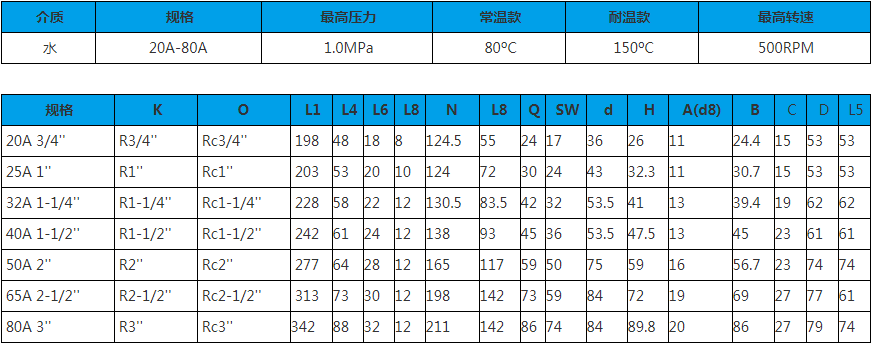

旋轉接頭技術參數：

介質	規格	最高壓力	常溫款	耐溫款	最高轉速
水	20A-80A	1.0MPa	80oC	150oC	500RPM

規格	K	O	L1	L4	L6	L8	N	L8	Q	SW	d	H	A(d8)	B	C	D	L5
20A 3/4''	R3/4''	Rc3/4''	198	48	18	8	124.5	55	24	17	36	26	11	24.4	15	53	53
25A 1''	R1''	Rc1''	203	53	20	10	124	72	30	24	43	32.3	11	30.7	15	53	53
32A 1-1/4''	R1-1/4''	Rc1-1/4''	228	58	22	12	130.5	83.5	42	32	53.5	41	13	39.4	19	62	62
40A 1-1/2''	R1-1/2''	Rc1-1/2''	242	61	24	12	138	93	45	36	53.5	47.5	13	45	23	61	61
50A 2''	R2''	Rc2''	277	64	28	12	165	117	59	50	75	59	16	56.7	23	74	74
65A 2-1/2''	R2-1/2''	Rc2-1/2''	313	73	30	12	198	142	73	59	84	72	19	69	27	77	61
80A 3''	R3''	Rc3''	342	88	32	12	211	142	86	74	84	89.8	20	86	27	79	74

點擊圖片顯示大圖

旋轉接頭連接方式：

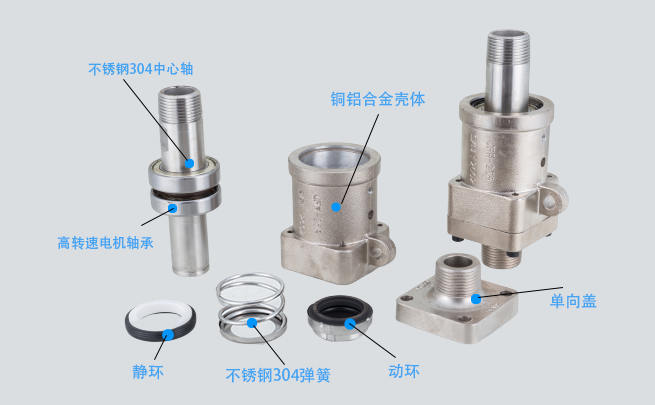

【JFW-2002】20A-80A 單向式旋轉接頭內部結構細節圖

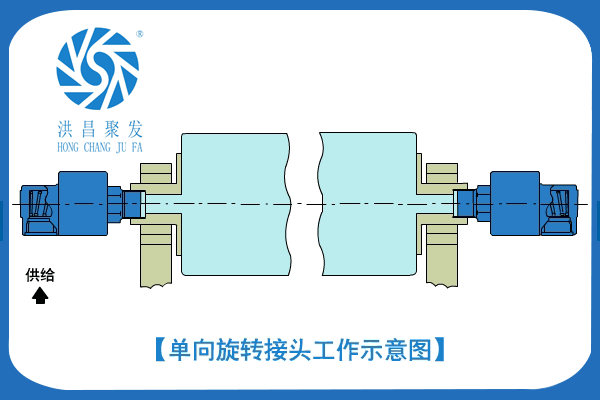

旋轉接頭工作原理：

【JFW-2002】20A-80A 單向式旋轉接頭工作原理

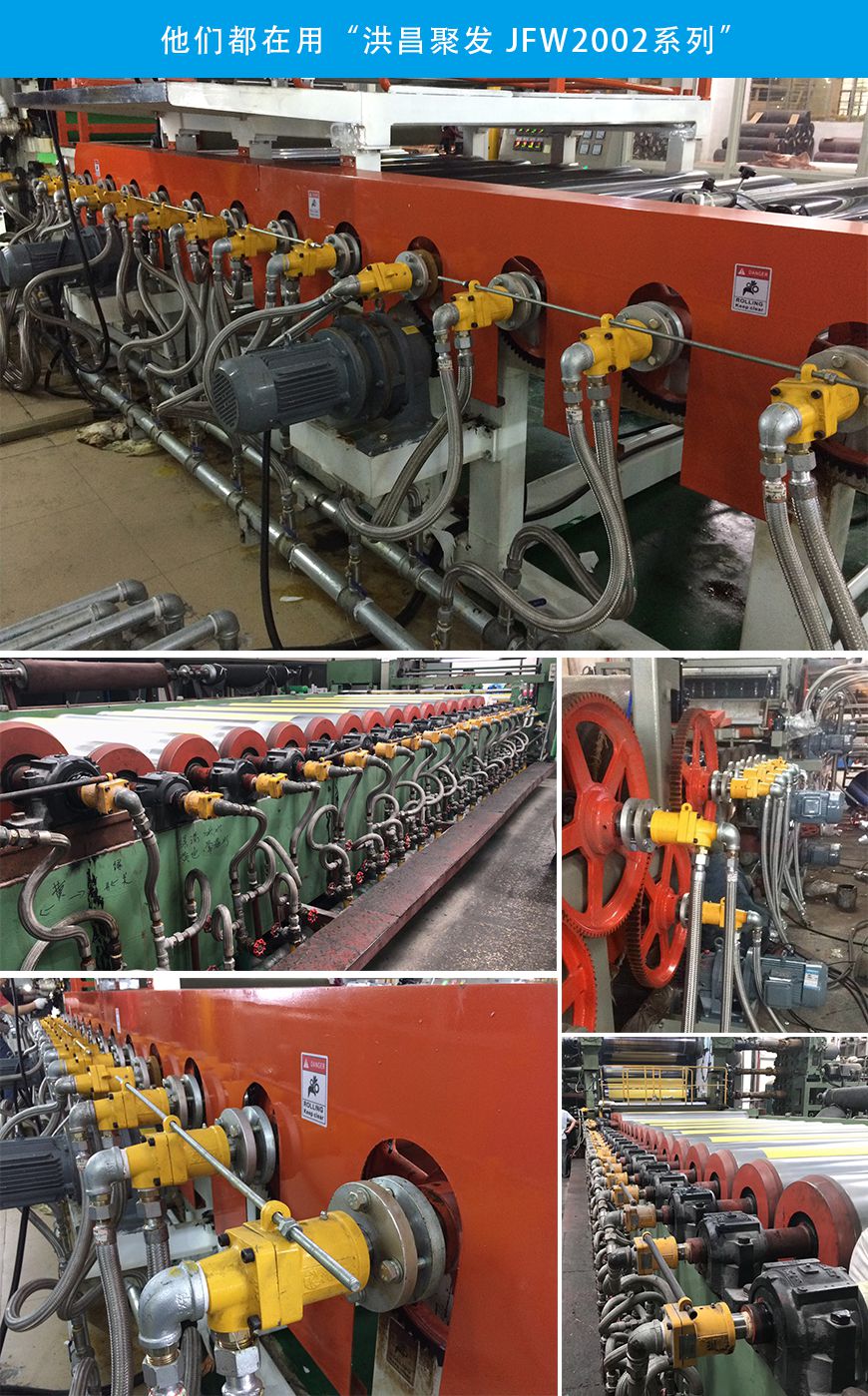

【JFW-2002】20A-80A 單向式旋轉接頭應用使用場景

佛山市南海區洪昌聚發機電閥門有限公司是一家致力于管路及管路接頭和流體密封，集研發、設計、生產、銷售、服務于一體的專業廠家，是各種管道流體密封的專業廠家。

洪昌聚發主要生產各種規格型號的旋轉接頭、不銹鋼金屬軟管、波紋管補償器和橡膠軟接頭。產品適用于使用不同介質、溫度、壓力、連接方式和工況，并廣泛的配套應用于鋼鐵、航天、造紙、印染、化工、橡膠、石油、塑料、電力、食品、包裝、印刷、玻璃、醫藥、木業等各個行業。

我公司長期不斷的對產品進行技術的改革創新，使生產的產品更加的質優價廉、美觀方便，讓客戶永遠享受到更優質的產品。

如果您想了解我們的JFW-2002系列 20A-80A 單向式旋轉接頭設備價格多少錢？

歡迎撥打24小時全國銷售熱線：13927701075
