單向式冷卻水旋轉接頭

產品規格：15A-100A

最高壓力：≤1.6MPa

承受溫度：常溫款≤80oC 耐溫款≤150oC

最高轉速：≤500-3000RPM

應用介質：冷卻水\高溫水\空氣\低溫油等

24小時銷售熱線： 139-2770-1075 / 唯一官方電話

咨詢技術客服獲取底價

產品介紹規格尺寸結構細節 工作原理使用場景廠家價格

旋轉接頭設備特寫：

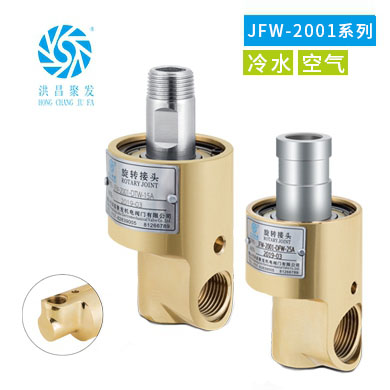

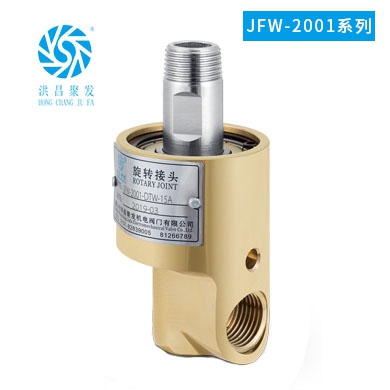

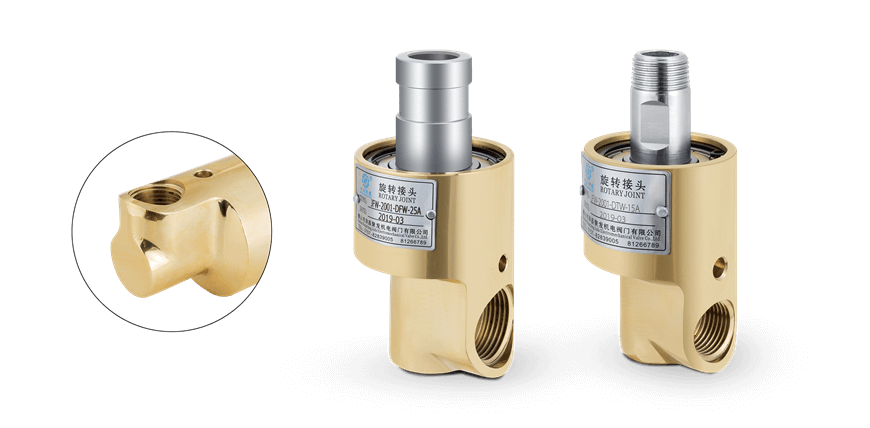

【JFW 2001】 15A-80A 單向式旋轉接頭產品特寫

旋轉接頭設備特點：

運轉穩定經典結構防銹耐腐

旋轉接頭設備優點：

1、采用高轉速電機軸承，雙軸承支撐運轉穩定。

2、可定制高轉速型（3000r/min）。

3、達標 304 不銹鋼中軸，銅合金殼體，防腐防銹使用壽命更長。

4、可定制螺紋、法蘭多種連接方式，內管固定或內管旋轉多種使用方式。

5、平面式彈簧補償密封，經典結構，廣泛耐用。

6、低扭矩，平衡式非金屬組合摩擦設計或平衡式非金屬摩擦副設計。

旋轉接頭規格尺寸：

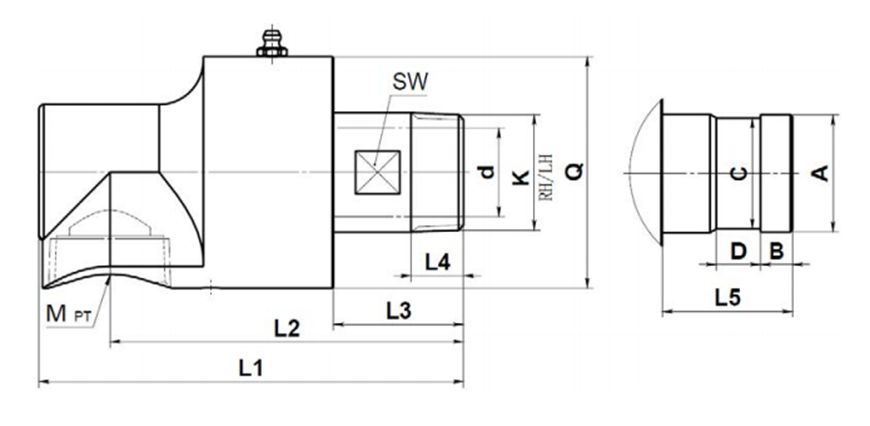

【JFW 2001】 15A-80A 單向式旋轉接頭內部接頭尺寸細節

旋轉接頭技術參數：

介質	規格	最高壓力	常溫款	耐溫款	最高轉速
水	15A-100A	1.0MPa	80oC	150oC	500RPM

規格	K	M	L1	L2	L3	L4	SW	d	Q	A	B	C	D	L5
15A 1/2''	R1/2''	Rc1/2''	111	95.5	36	15	19	14	55	21.5	8	18.5	10	40
20A 3/4''	R3/4''	Rc3/4''	125	104	40	18	24	17	60	26	11	24.4	15	51
25A 1''	R1''	Rc1''	138	116	46	19	30	22	69.5	32.3	11	30.7	15	52
32A 1-1/4''	R1-1/4''	Rc1-1/4''	160	135	47	21	42	30	89	41	13	39.4	19	48
40A 1-1/2''	R1-1/2''	Rc1-1/2''	175	144	53	21.2	45	36	94	47.5	13	45	23	60
50A 2''	R2''	Rc2''	225	189	65	25.5	58	47	120	59	16	56.7	23	70
65A 2-1/2''	R2-1/2''	Rc2-1/2''	248	207	64	30	78	63	152	72	19	69	27	75
80A 3''	R3''	Rc3''	272	217	67	32	95	75	157	89.9	23	86	35	87
100A 4''	R4''	Rc4''	405	335	90	32	105	86	180	112.4	25	109	35	105

旋轉接頭技術參數：

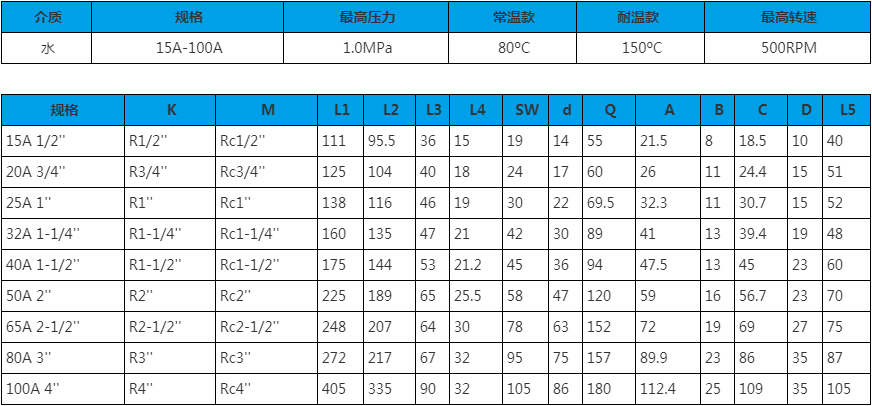

15A-80A 單向式旋轉接頭技術參數圖

點擊圖片顯示大圖

旋轉接頭連接方式：

旋轉接頭結構細節示意圖：

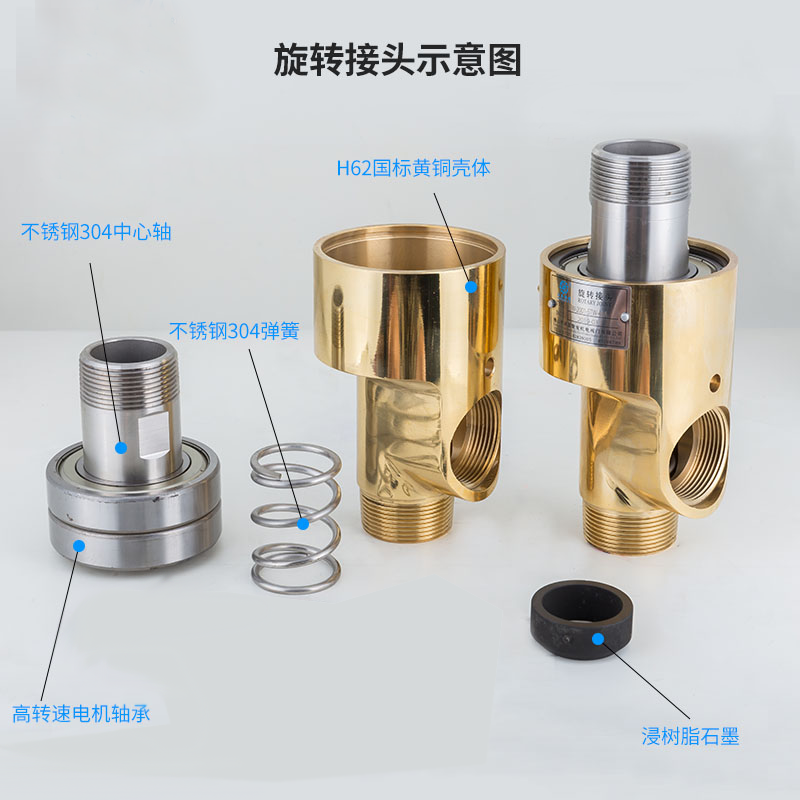

【JFW 2001】 15A-80A 單向式旋轉接頭結構示意圖

旋轉接頭工作原理：

【JFW 2001】 15A-80A 單向式旋轉接頭運作原理

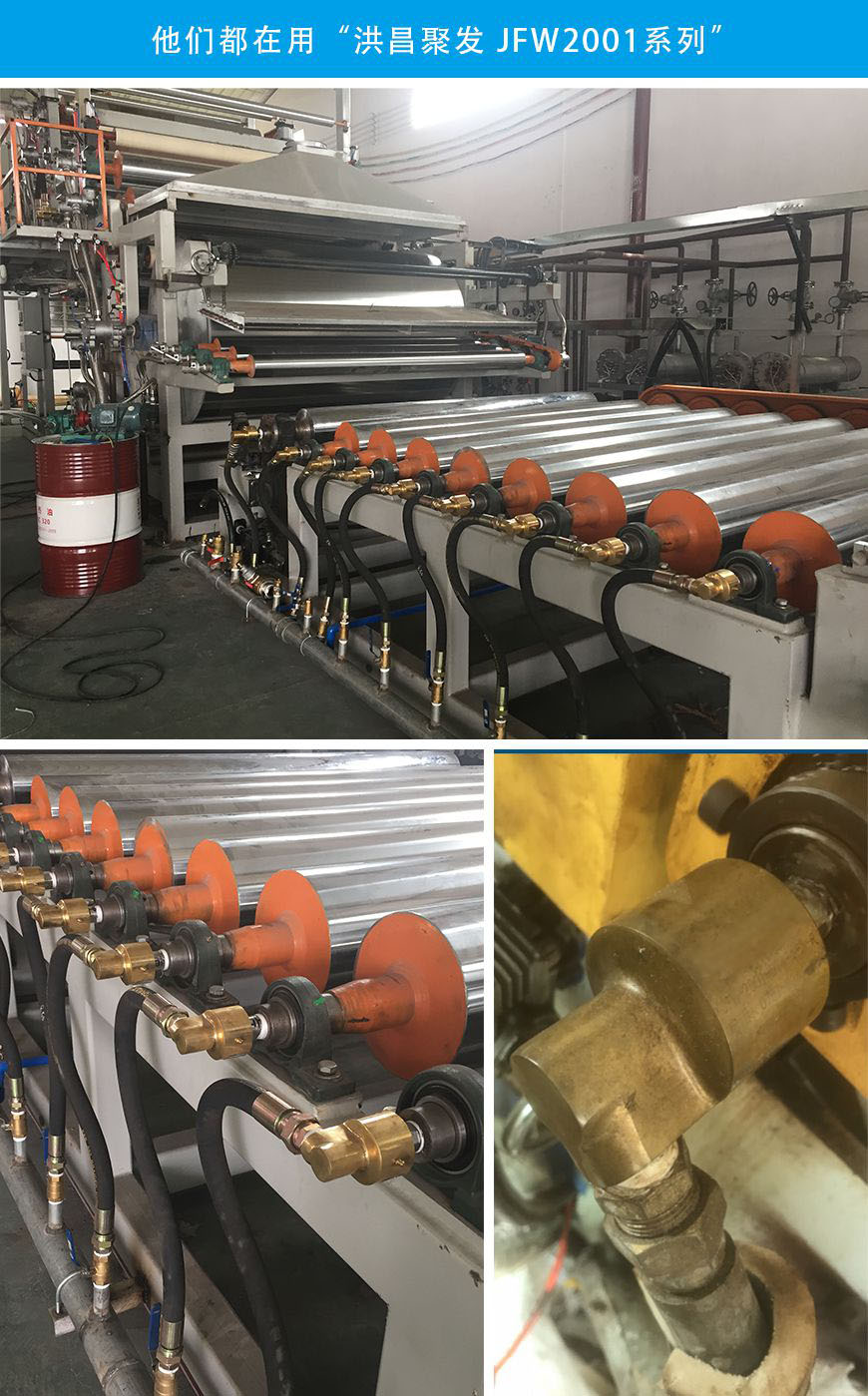

【JFW 2001】 15A-80A 單向式旋轉接頭應用/使用場景

佛山市南海區洪昌聚發機電閥門有限公司是一家致力于管路及管路接頭和流體密封，集研發、設計、生產、銷售、服務于一體的專業廠家，是各種管道流體密封的專業廠家。

洪昌聚發主要生產各種規格型號的旋轉接頭、不銹鋼金屬軟管、波紋管補償器和橡膠軟接頭。產品適用于使用不同介質、溫度、壓力、連接方式和工況，并廣泛的配套應用于鋼鐵、航天、造紙、印染、化工、橡膠、石油、塑料、電力、食品、包裝、印刷、玻璃、醫藥、木業等各個行業。

我公司長期不斷的對產品進行技術的改革創新，使生產的產品更加的質優價廉、美觀方便，讓客戶永遠享受到更優質的產品。

如果您想了解JFW-2001系列 15A-80A單向式旋轉接頭設備價格多少錢？

歡迎撥打24小時全國銷售熱線：

13927701075
