小口徑單向式導熱油旋轉接頭

產品規格：20A-50A

最高壓力：≤2.5MPa

承受溫度：耐溫款≤350oC

最高轉速：≤250RPM

應用介質：導熱油\蒸汽\高溫水\高溫介質等

24小時銷售熱線： 139-2770-1075 / 唯一官方電話

咨詢技術客服獲取底價

產品介紹規格尺寸結構細節 工作原理使用場景廠家價格

旋轉接頭設備特寫：

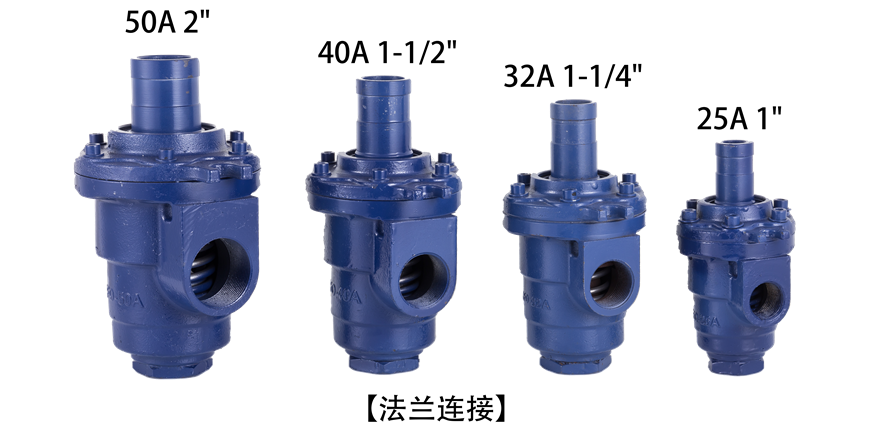

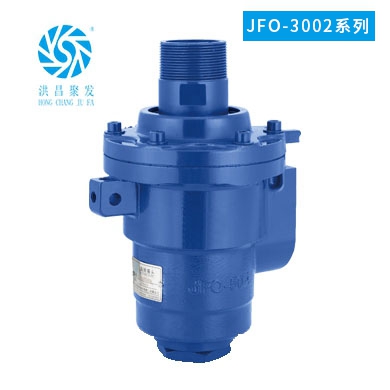

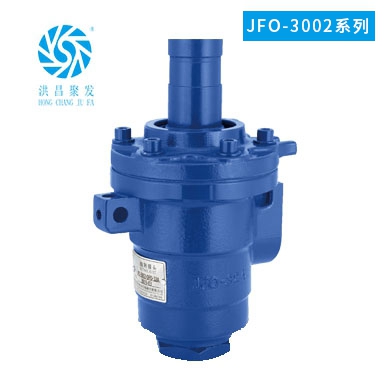

【JFO 3002】25A-50A 單向式旋轉接頭設備特寫圖

旋轉接頭特點：

德國密封日本彈簧球磨鑄鐵自動同心

旋轉接頭優點：

1、球面密封結構，德國進口浸金屬密封環。

2、精密鑄造，球磨鑄鐵，耐磨損，耐高溫。

3、多石墨軸承支撐，同心度高。

4、偏擺適應性強，可自動調整同心。

5、耐高溫日本進口材料彈簧。

旋轉接頭規格尺寸：

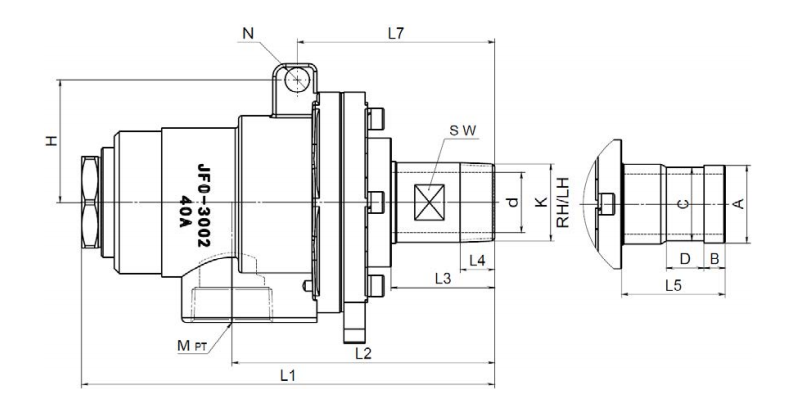

【JFO 3002】25A-50A 單向式旋轉接頭規格尺寸圖

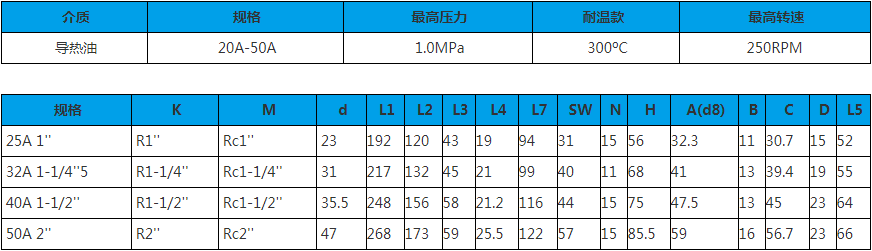

旋轉接頭技術參數：

介質	規格	最高壓力	耐溫款	最高轉速
導熱油	20A-50A	1.0MPa	300oC	250RPM

規格	K	M	d	L1	L2	L3	L4	L7	SW	N	H	A(d8)	B	C	D	L5
25A 1''	R1''	Rc1''	23	192	120	43	19	94	31	15	56	32.3	11	30.7	15	52
32A 1-1/4''5	R1-1/4''	Rc1-1/4''	31	217	132	45	21	99	40	11	68	41	13	39.4	19	55
40A 1-1/2''	R1-1/2''	Rc1-1/2''	35.5	248	156	58	21.2	116	44	15	75	47.5	13	45	23	64
50A 2''	R2''	Rc2''	47	268	173	59	25.5	122	57	15	85.5	59	16	56.7	23	66

點擊圖片顯示大圖

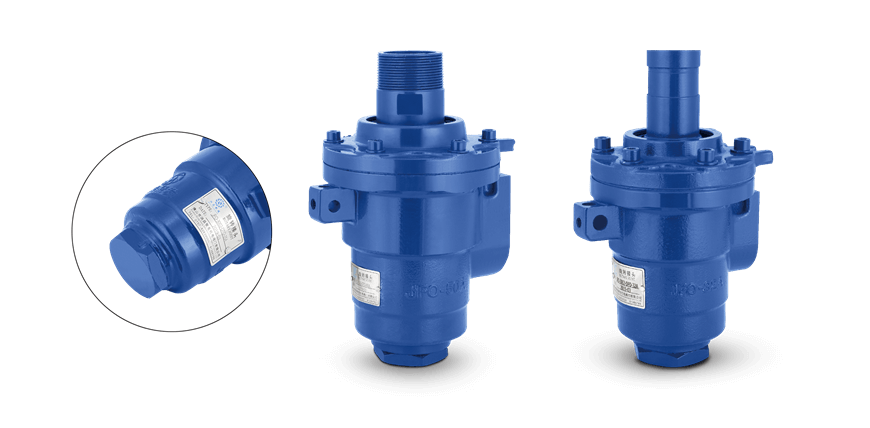

25A-50A 單向式旋轉接頭連接方式：

旋轉接頭結構細節示意圖：

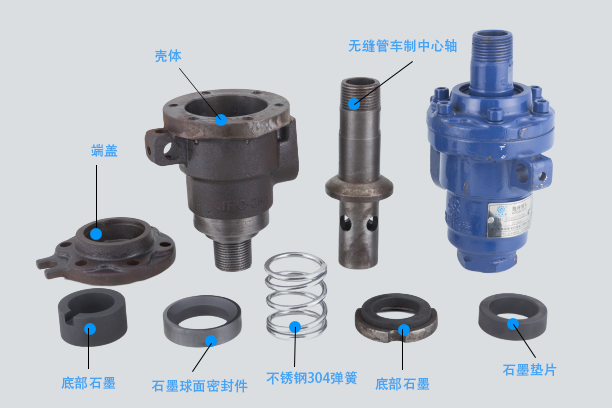

【JFO 3002】25A-50A 單向式旋轉接頭內部結構細節示意圖

25A-50A 單向式

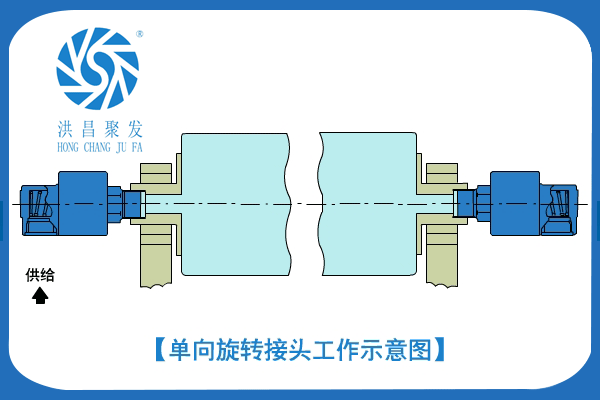

【JFO 3002】25A-50A 單向式旋轉接頭工作原理

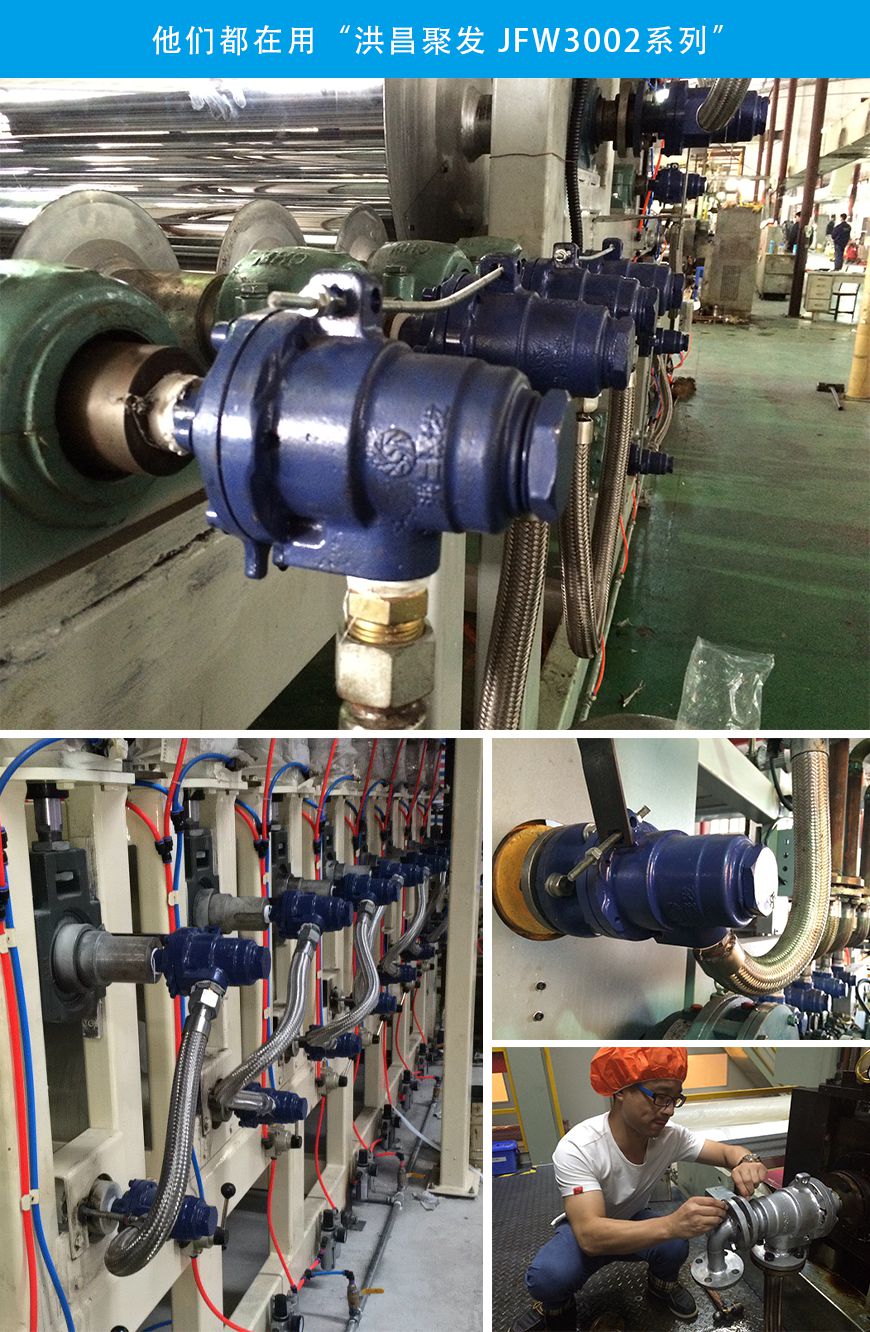

【JFO 3002】25A-50A 單向式旋轉接頭應用使用場景

佛山市南海區洪昌聚發機電閥門有限公司是一家致力于管路及管路接頭和流體密封，集研發、設計、生產、銷售、服務于一體的專業廠家，是各種管道流體密封的專業廠家。

洪昌聚發主要生產各種規格型號的旋轉接頭、不銹鋼金屬軟管、波紋管補償器和橡膠軟接頭。產品適用于使用不同介質、溫度、壓力、連接方式和工況，并廣泛的配套應用于鋼鐵、航天、造紙、印染、化工、橡膠、石油、塑料、電力、食品、包裝、印刷、玻璃、醫藥、木業等各個行業。

我公司長期不斷的對產品進行技術的改革創新，使生產的產品更加的質優價廉、美觀方便，讓客戶永遠享受到更優質的產品。

如果您想了解我們的JFO 3002系列25A-50A 單向式旋轉接頭設備價格多少錢？

歡迎撥打24小時全國銷售熱線：13927701075
