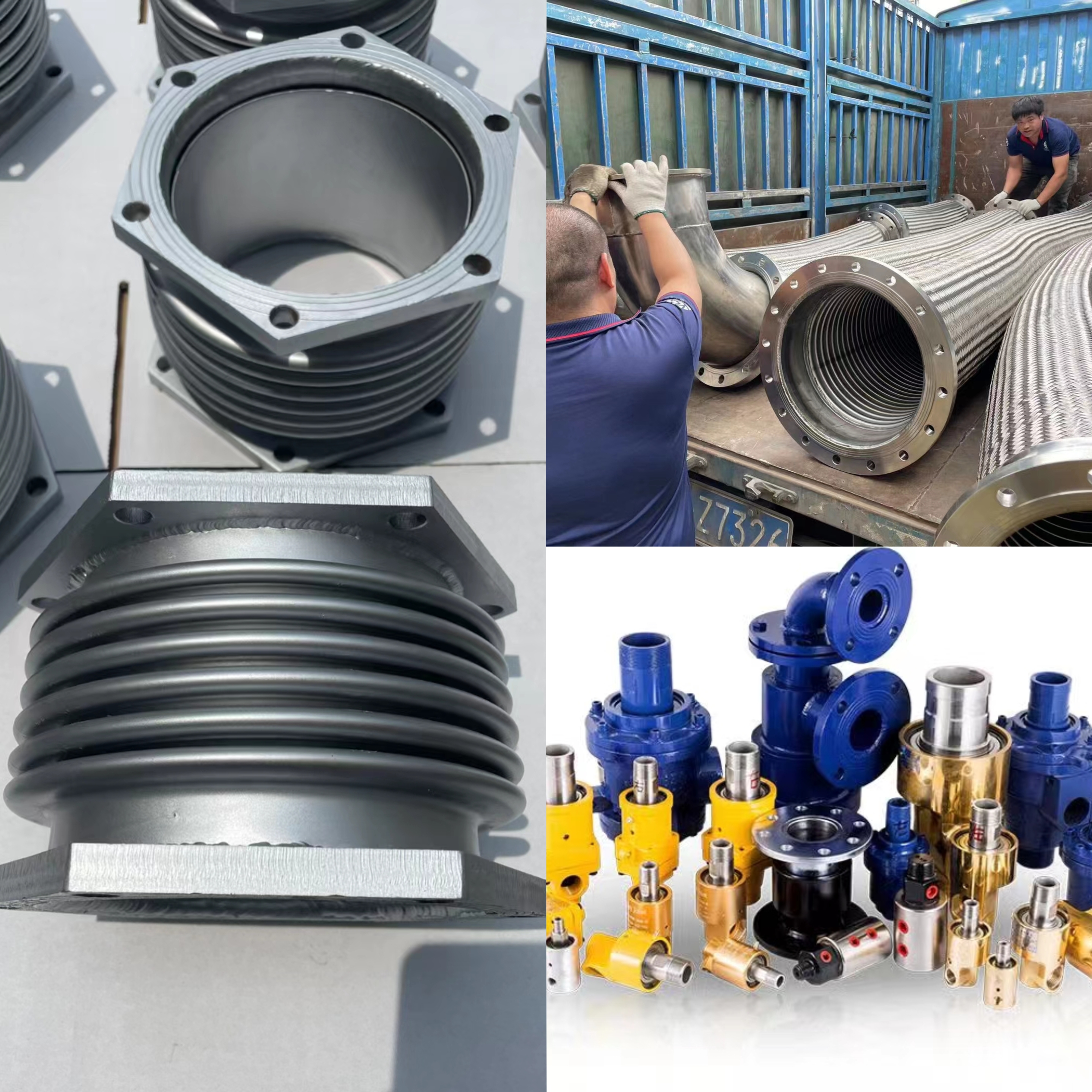

波紋膨脹節是近幾十年來國際上廣泛使用的一種管道補償構件。近些年來，隨著改革開放形勢的發展，這一新型構件開始在我國石油、化工、冶金、城建等部門廣泛應用。波紋管膨脹節具有體積小、占地少、補償量大、安裝方便并有防震功能、總成本較低等特點。因而可以取代老式膨脹節。使用中有明顯的優點應進一步推廣應用。

但是，由于這一產品涉及多種領域，其設計制造需要多方面的知識，這就給推廣帶來困難，特別是設計計算是復雜的彈性力學問題。目前國內外提出的理論和經驗的方法很多，差異較大，設計結果差異甚遠。結合生產實踐和應用，對波紋管補償器的使用安裝提出看法供使用中參考，進一步開發推廣波紋管補償器在管道及其它設備中的應用。

用固定支架來劃分管段和兩固定支架之間來確定膨脹位移量。一段與管道連接的設備、機泵均視為固定支架，但對敏感設備需限制接管載荷允許值范圍。此外在管段轉向處、支管連接點、重管件處及盲端等部位根據需要設置必要的固定支架。(1)任何相鄰兩固定支架之間的管段為獨立膨脹段，可按其補償量要求分別設置相應的波紋膨脹節；(2)不得在同一膨脹段內設置兩個或兩個以上波紋管膨脹節，以免固變形不諧調產生膨脹節過度變形，降低使用壽命或可靠性；(3)根據受力不同可將固定支架分為次固定支架和主固定支架兩種；次固定支架——承受由管段熱變形產生的彈性力、摩擦力、管段自重及風載等作用，其總載荷值為這些作用力對固定點的矢量和。主固定支架——除承受次固定支架載荷外尚承受管段和膨脹節不平衡內壓推力的作用，其總載荷值為包括內壓推力在內所有作用力對固定點的矢量。
